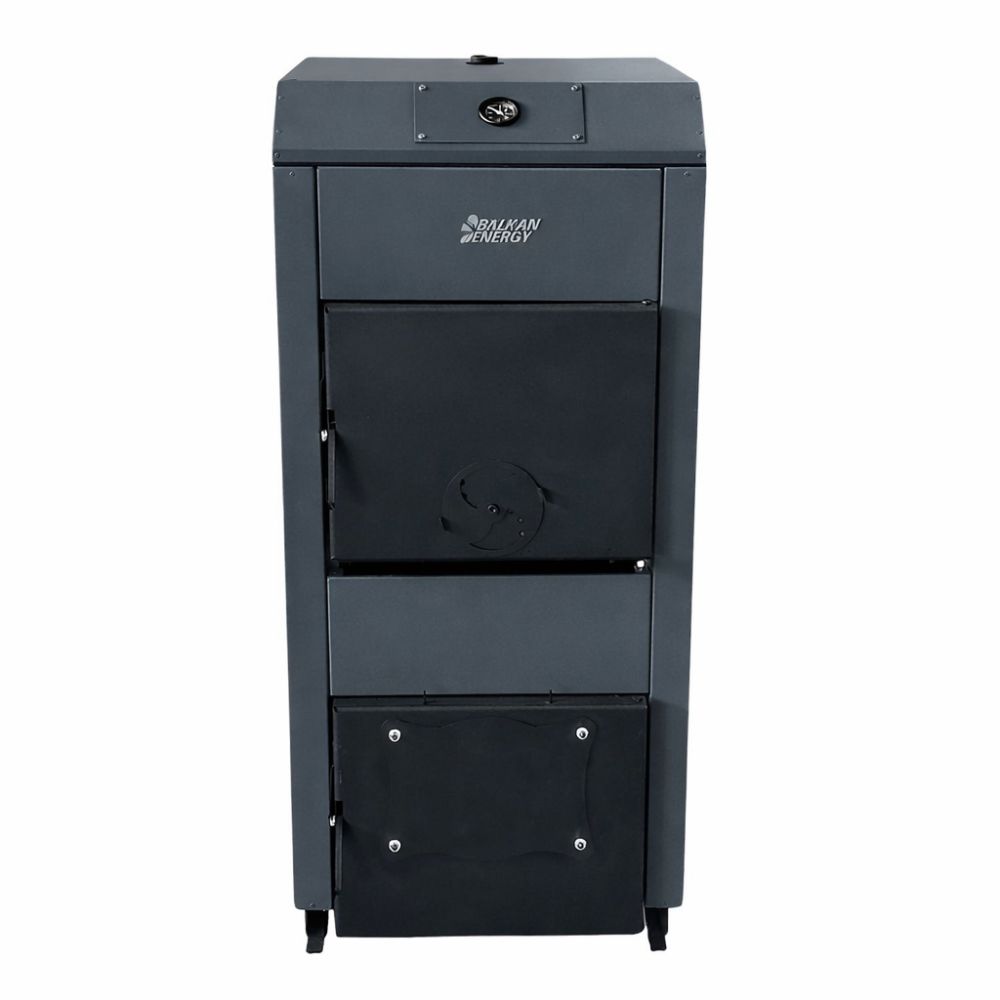

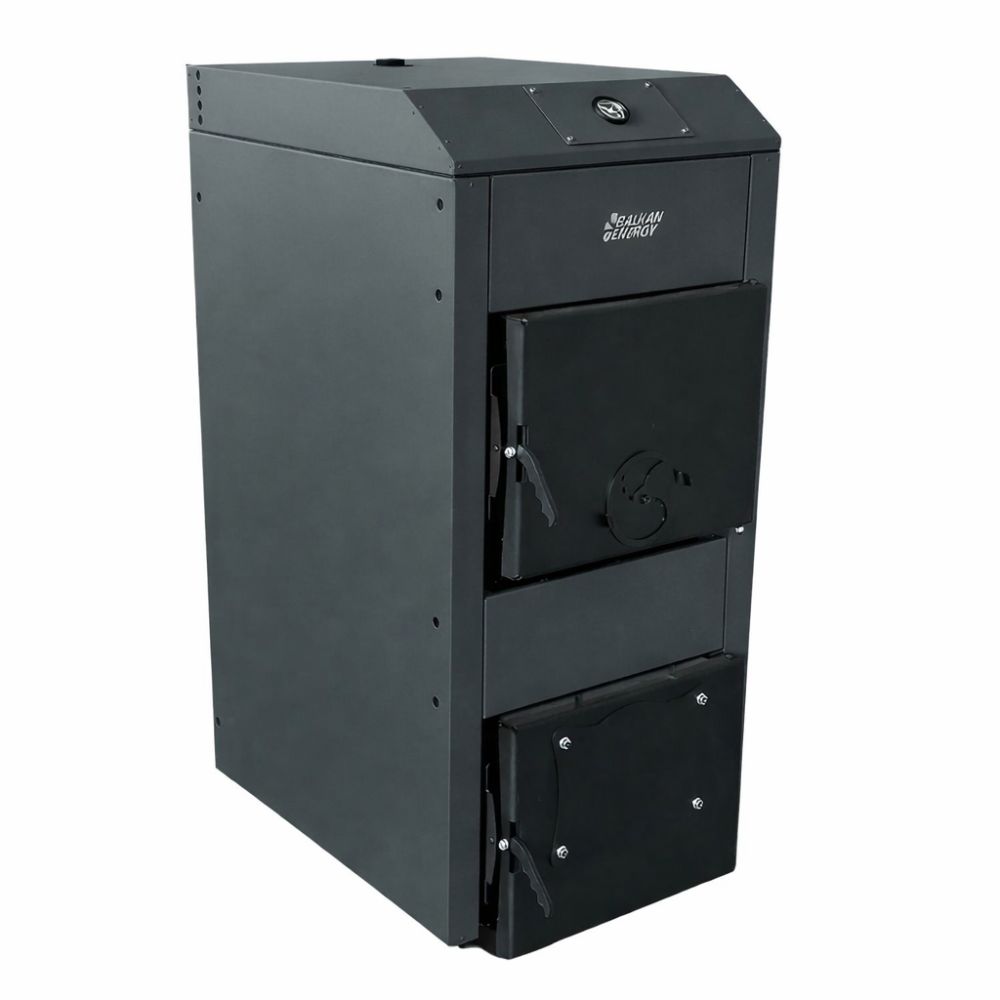

Malkas apkures katls Balkan Energy 30, 30kW

Produkta īpašības:

Būvniecība:

- Katla korpuss ir izgatavots no augstas kvalitātes 5 mm bieza tērauda.
- Tam ir liela sadegšanas kamera ar lielu siltuma apmaiņas virsmu un zemu pretestību efektīvākai vilkmei.

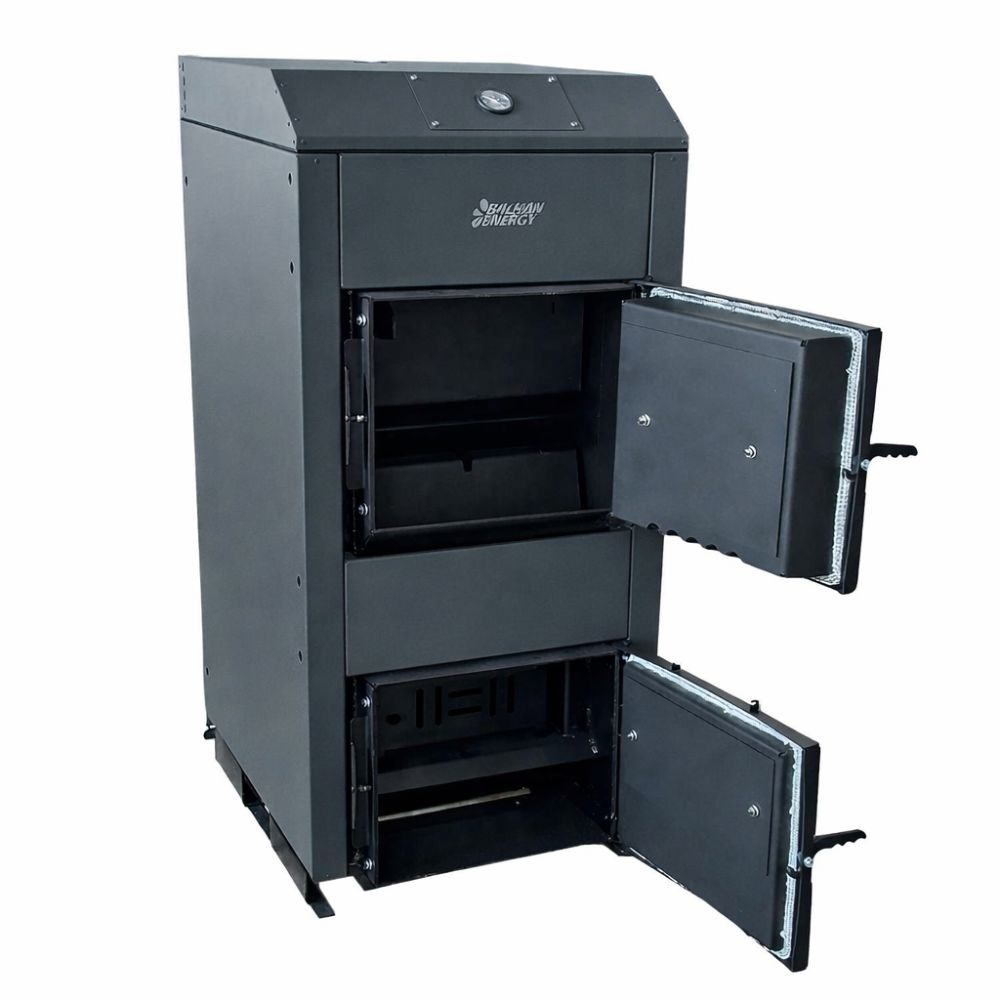

- Lielas durvis ļauj ērti iekraut lielus koka gabalus.

Efektivitāte:

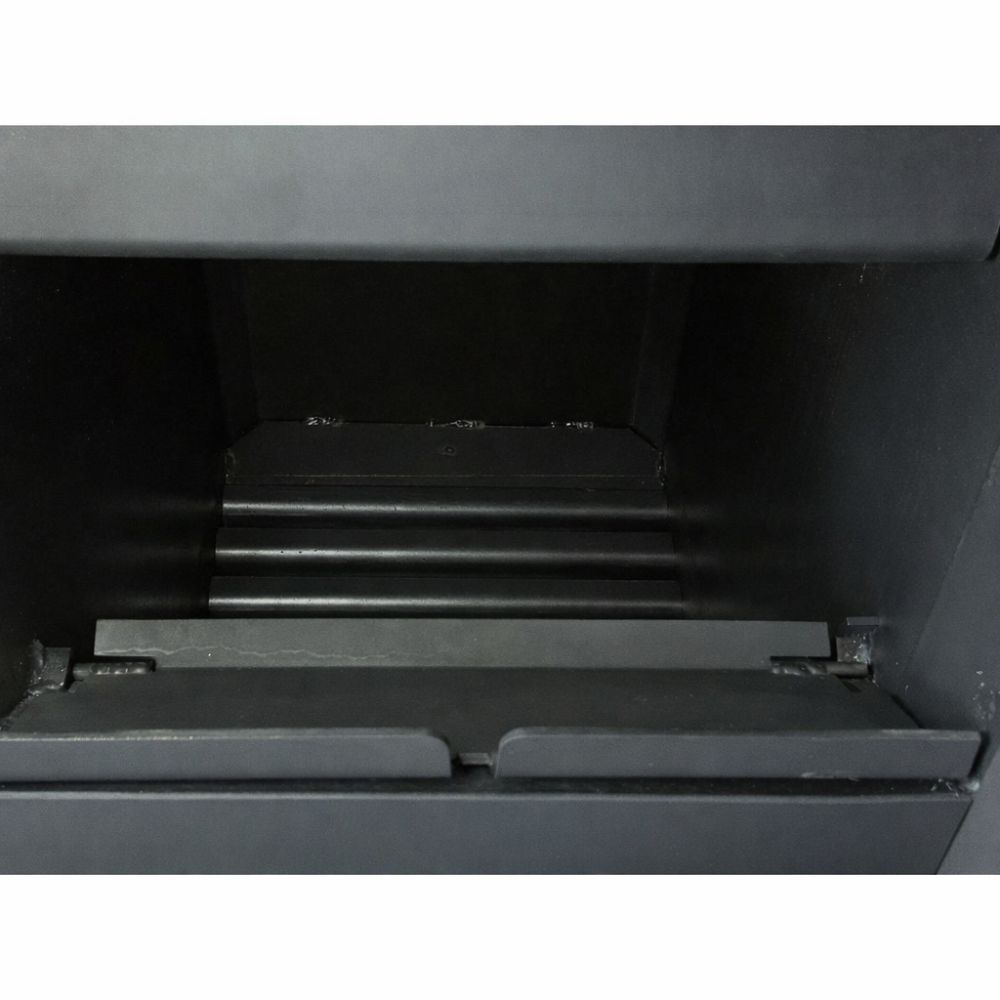

- Sadegšanas kamera ir rievota un veidota ar trīskāršu dūmvadu ceļu, lai maksimāli palielinātu siltuma apmaiņu.
- Trešajā dūmgāzu ceļā ir liela diametra caurules, lai efektīvi kontrolētu izplūdes gāzu plūsmu, un turbulatori, kas regulē izplūstošo dūmgāzu ātrumu un optimizē efektivitāti.
- Sadegšanas kamera ir pilnībā pārklāta ar apvalku, lai uzlabotu siltuma apmaiņas efektivitāti.
- Katls ir no ārpuses izolēts ar blīvu keramikas akmens vati, kas izstrādāta, lai izturētu augstu temperatūru.
- Termostata vilkmes regulators automātiski pielāgo gaisa padevi sadegšanai, atverot vai aizverot vāku uz apakšējām durvīm, pamatojoties uz katla temperatūru.

Papildu funkcijas:

- Rievota sadegšanas kamera un trīskāršs izplūdes ceļš uzlabo siltuma apmaiņu.
- Pēdējā izplūdes ceļā tiek izmantotas liela diametra caurules un var pievienot turbulatorus, lai regulētu izplūdes gāzu ātrumu.
- Apakšējās durvis ir paredzētas granulu degļa ievietošanai ar papildu kakla atloku.

Drošības līdzekļi:

Lai nodrošinātu drošu un uzticamu darbību, ir nepieciešami vairāki drošības komponenti:
- Mehāniskais ķēdes malkas katla termostats (vilces kontrolieris).
- 3 bāru spiediena samazināšanas vārsts (iekļauts izstrādājumā).
- Siltuma izplešanās dzesētājs, kas atrodas katla aizmugurē un augšpusē, ir jāpievieno ūdens apgādes tīklam, izmantojot termisko vārstu ar tālvadības sensoru (nav iekļauts izstrādājumā). Pārkaršanas gadījumā šī sistēma izlaiž ūdeni siltummainī, izkliedējot lieko siltumu vidē.

Sertifikāti:

Šis produkts atbilst EN 303-5 standartiem un ir CE sertificēts.

Katla daļas - shēma

1 - Degšanas kamera
2 - Degvielas uzpildes durvis
3 - Pelnu tīrīšanas durvis
4 - Spiediena ventilators (katliem ar ventilatoru)
5 - ST-81 zPID vadība (katliem ar ventilatoru)

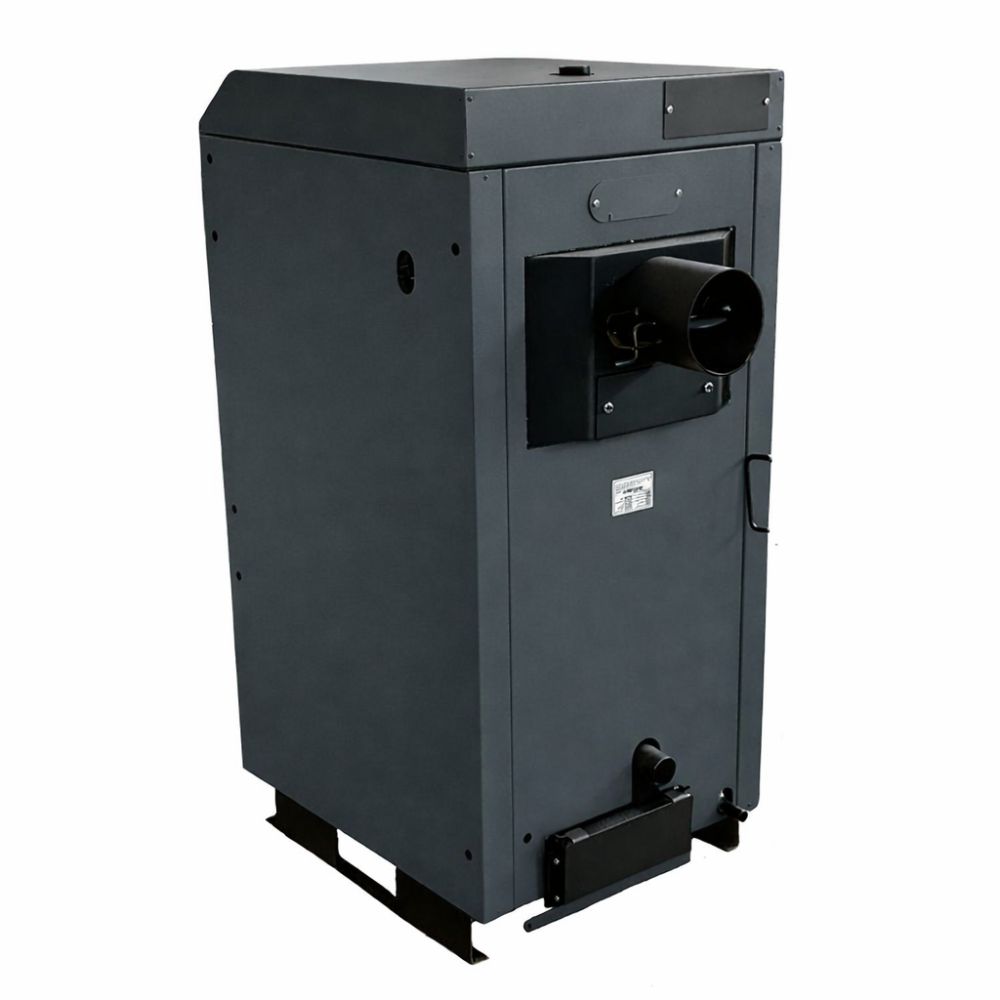

6 - Skurstenis

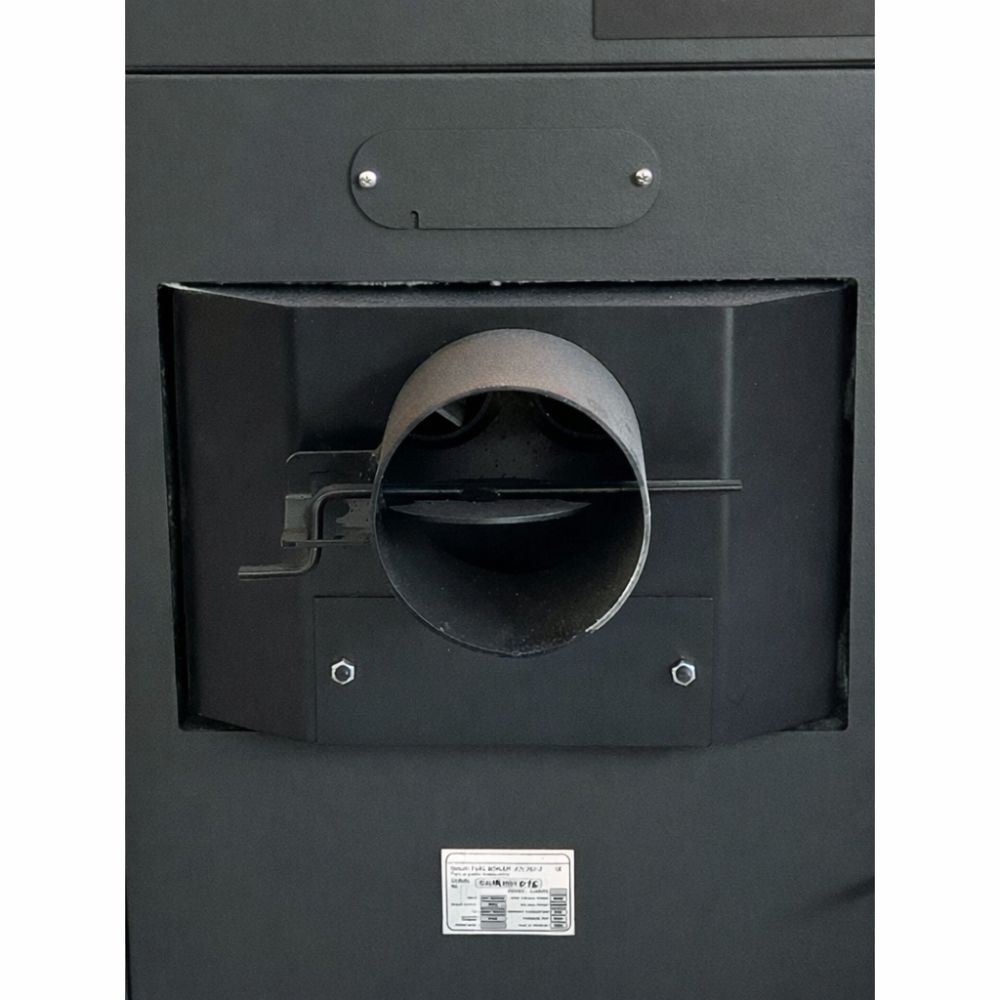

7 - Vārsts vilkmes regulēšanai skurstenī
8 - Pārbaudes atvere skursteņa tīrīšanai
9 - Sensora termometrs (katliem bez ventilatora)

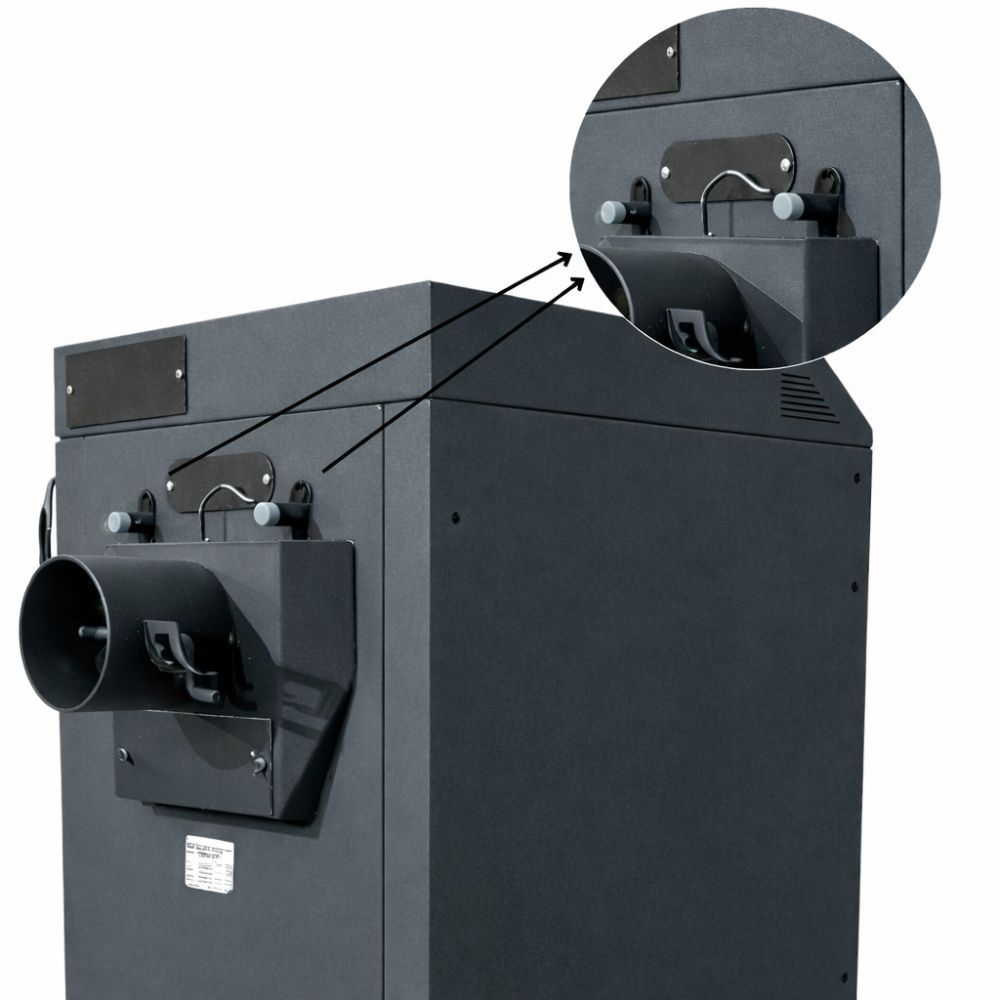

10 - Avārijas spole
11 - Vārsts sekundārajam gaisam
12 - Gaisa padeves vārsts (katliem bez ventilatora)
13 - Mehāniskais temperatūras regulators (katliem bez ventilatora)
14 - Kabeļa ligzdas vāks
15 - Sensoru pārbaudes vāks
16 - G 1½" Ūdens ieplūdes armatūra
17 - G 1½" Ūdens izplūdes armatūra
18 - G ½" Savienojums katla uzpildīšanai un iztukšošanai
19 - Degļa montāžas atveres vāks
20 - Pelnu drošības lūka
21 - Durvis skursteņa nostiprināšanai
22 - Augšējās drošības durvis
23 - Pelnu trauks
24 - Gaisa sadalītājs
25 - Drošinātājs
26 - Katla drošības termostats – STB

Shēmu piemēri katla pieslēgšanai dažāda veida apkures iekārtām
