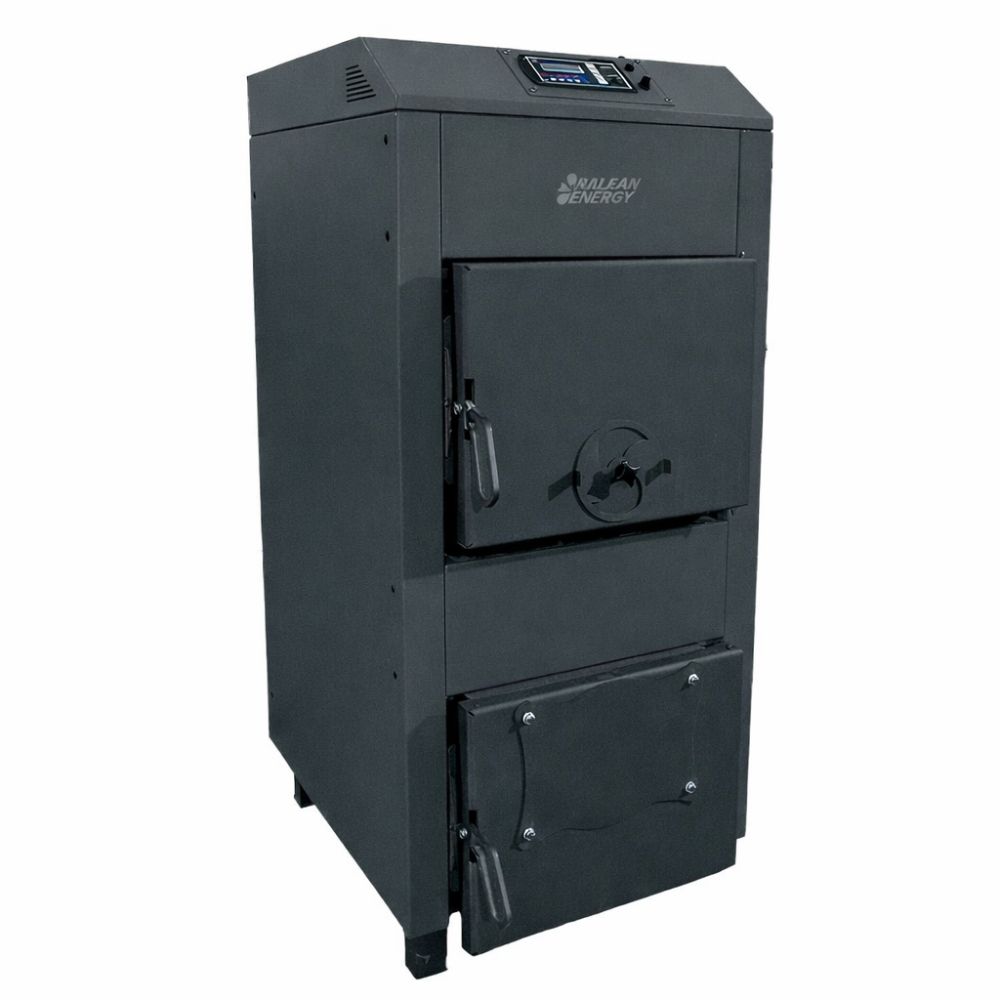

Malkas apkures katls Balkan Energy P80, 80kW

Cietā kurināmā katls no tērauda ar inteliģentu regulatoru un elektrisko ventilatoru spiedienam un regulējamai gaisa padevei. Balkan Energy P sērijas cietā kurināmā katli aptver diapazonu no 30 līdz 100 kW, apmierinot vidējo un lielu iekārtu apkures vajadzības. Šie katli, kas paredzēti cietā kurināmā sadedzināšanai, piedāvā arī iespēju uzstādīt granulu degli.

Produkta īpašības

Būvniecība:

• Katla korpuss ir izgatavots no kvalitatīva, 5 mm bieza tērauda.
• Tam ir liela sadegšanas kamera ar plašu siltuma apmaiņas virsmu un zemu pretestību efektīvākai vilkmei.

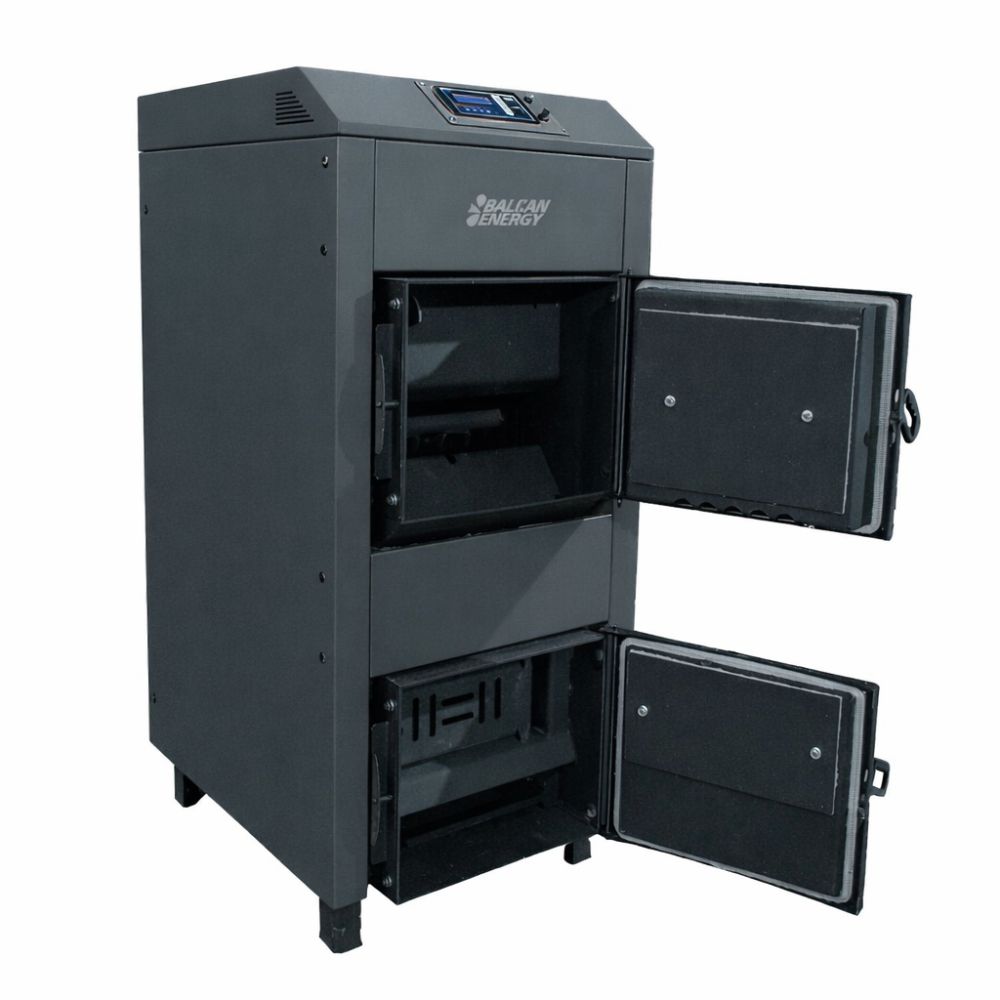

• Lielas durvis ļauj viegli iekraut lielus koka gabalus.

Efektivitāte:

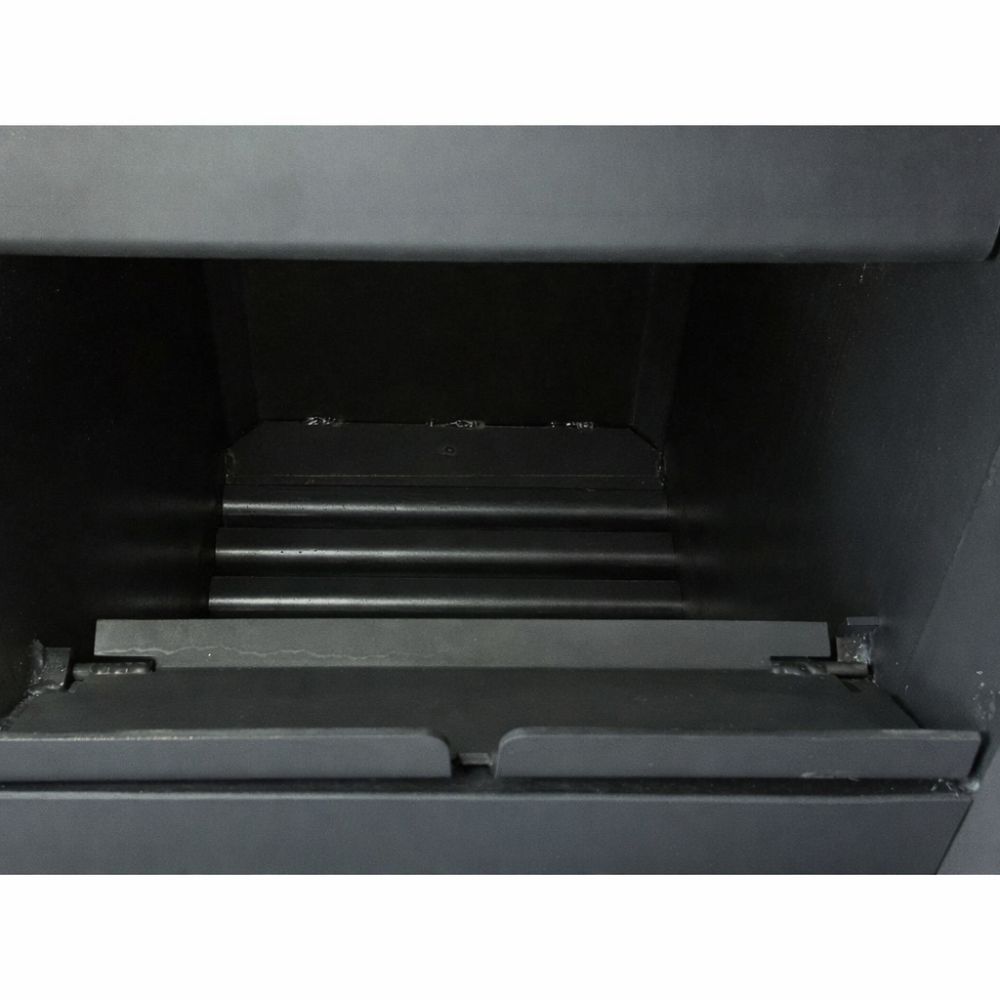

• Sadegšanas kamera ir rievota, lai palielinātu siltuma apmaiņas virsmu, un tā ir veidota ar trīskāršu izplūdes ceļu, lai maksimāli palielinātu siltuma apmaiņu.
• Trešais izplūdes ceļš ir izveidots ar liela diametra caurulēm, lai efektīvi kontrolētu izplūdes gāzu plūsmu. Tas ietver turbīnas, lai pielāgotu izplūdes gāzu plūsmas ātrumu un optimizētu degšanu.
• Sadegšanas kameru pilnībā ieskauj ūdens apvalks, lai uzlabotu siltuma apmaiņas efektivitāti.
• Katls ir no ārpuses izolēts ar blīvu keramikas vati, kas izstrādāta, lai izturētu augstu temperatūru.
• Gaisa padevi regulē augstas kvalitātes ventilators, kas atrodas katla aizmugurē. Elektroniskais kontrolieris mēra ūdens temperatūru katla augšpusē un apakšā, kā arī dūmgāzu izplūdes temperatūru un automātiski pielāgo gaisa padevi, lai optimizētu degšanu un maksimāli palielinātu degvielas ekonomiju, pamatojoties uz sistēmas vajadzībām.
• Sistēmu var savienot ar iekštelpu termostatu.

Papildu funkcijas:

• Rievota sadegšanas kamera palielinātai siltuma apmaiņas virsmai.
• Trīskāršs izplūdes ceļš optimālai veiktspējai.
• Trešajā ceļā tiek izmantotas liela diametra caurules ar turbīnām, lai regulētu izplūdes gāzu plūsmas ātrumu.
• Apakšējās durvīs var ievietot granulu degli ar papildu kakla atloku.


ST-81 zPID uzlādes malkas katla kontrolieris


Kontrollera funkcijas:

• Ventilatora vadība ar 1. soli no 0 līdz 100.
• Centrālās apkures cirkulācijas sūkņa vadība.
• Mājas karstā ūdens sūkņa vadība.
• Telpas termostata savienojums uzlabotai temperatūras regulēšanai.
• zPID programmatūra automātiskai gaisa ieplūdes regulēšanai, degšanas un degvielas ekonomijas optimizēšanai.

Kontrollera aprīkojums:

• LCD ekrāns rādījumu parādīšanai.
• Divi temperatūras sensori ūdenim katla korpusa augšējā un apakšējā daļā (CH temperatūras sensori)
• Viens karstā ūdens sensors (HCW sensors)
• Viens dūmu temperatūras sensors.
• Augstas temperatūras aizsardzība ar termisko pārslodzes releju.
• Vadības panelis ir izgatavots no materiāliem, kas izturīgi gan pret augstu, gan zemu temperatūru.

Darbības princips:

Inteliģentais temperatūras regulators ST–81 zPID ir paredzēts cietā kurināmā centrālās apkures katlu darbības regulēšanai. Tas kontrolē centrālapkures sūkni, karstā ūdens sūkni un ventilatoru. Ir četri darbības režīmi:

• Mājas apkure
• Katla prioritāte
• Paralēli cirkulācijas sūkņi
• Vasaras režīms

Kontrolieris mēra dūmgāzu un ūdens temperatūru katla augšējā un apakšējā daļā un izmanto zPID funkciju, lai automātiski regulētu gaisa ieplūdi, optimizējot degšanu, lai nodrošinātu maksimālu veiktspēju un degvielas ekonomiju.


Drošības līdzekļi:

Lai nodrošinātu drošu un uzticamu darbību, katls ir aprīkots ar dažādiem drošības mehānismiem:

• 3 bāru spiediena samazināšanas vārsts (iekļauts)
• Siltuma izlietne: Apkures katla aizmugurē un augšpusē siltuma izlietne (cauruļveida konstrukcija ar lielu virsmas laukumu) ir jāpievieno ūdens apgādes tīklam, izmantojot termisko vārstu ar tālvadības sensoru (NAV iekļauts). Pārkaršanas gadījumā ūdens tiek izvadīts siltuma izlietnē, izkliedējot katla siltumu vidē.
• STB termostats, kas pārkaršanas gadījumā pārtrauc strāvas padevi.
• Elektroniska vadības sistēma, kas pārkaršanas gadījumā izslēdz gaisa padevi sadegšanas kamerai.
• Automātiska gaisa padeves atslēgšana strāvas padeves pārtraukuma gadījumā.

Ierīce atbilst EN 303-5 standartiem CE sertifikācija.

Katla daļas - shēma

1 - Degšanas kamera
2 - Degvielas uzpildes durvis

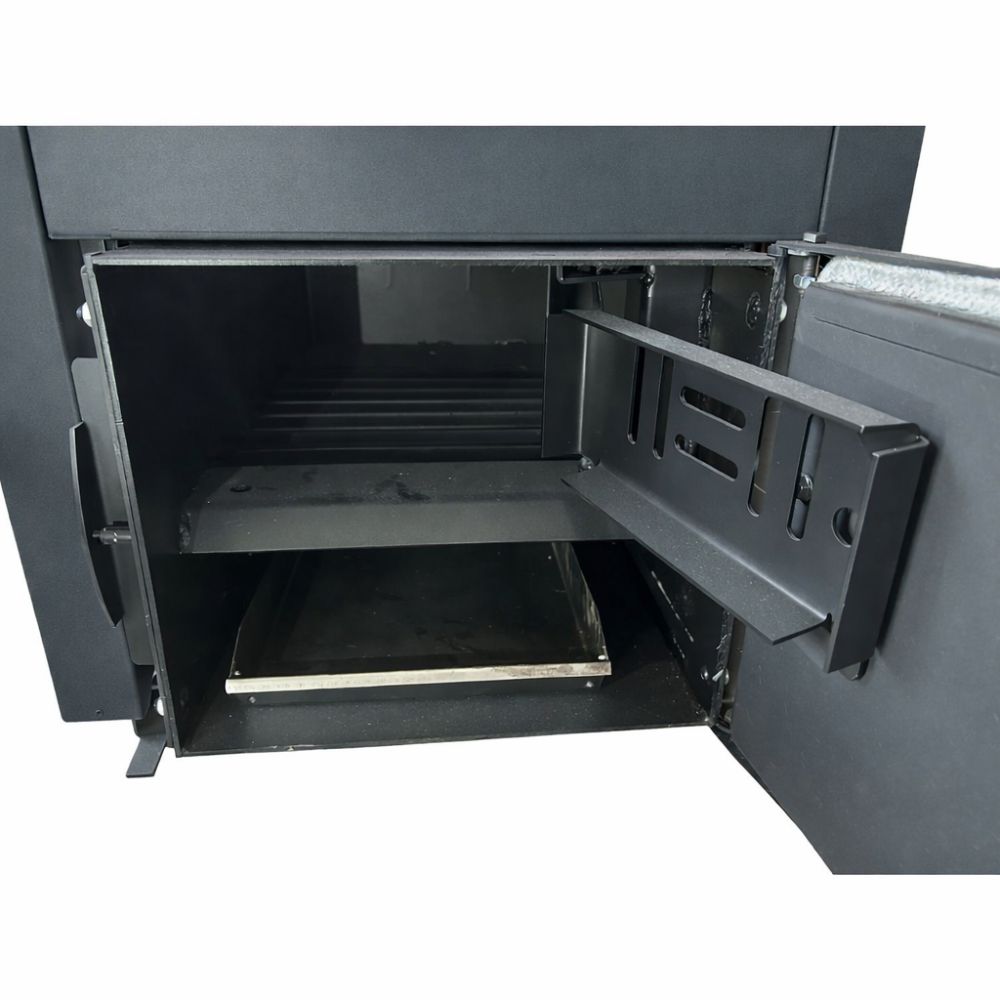

3 - Pelnu tīrīšanas durvis

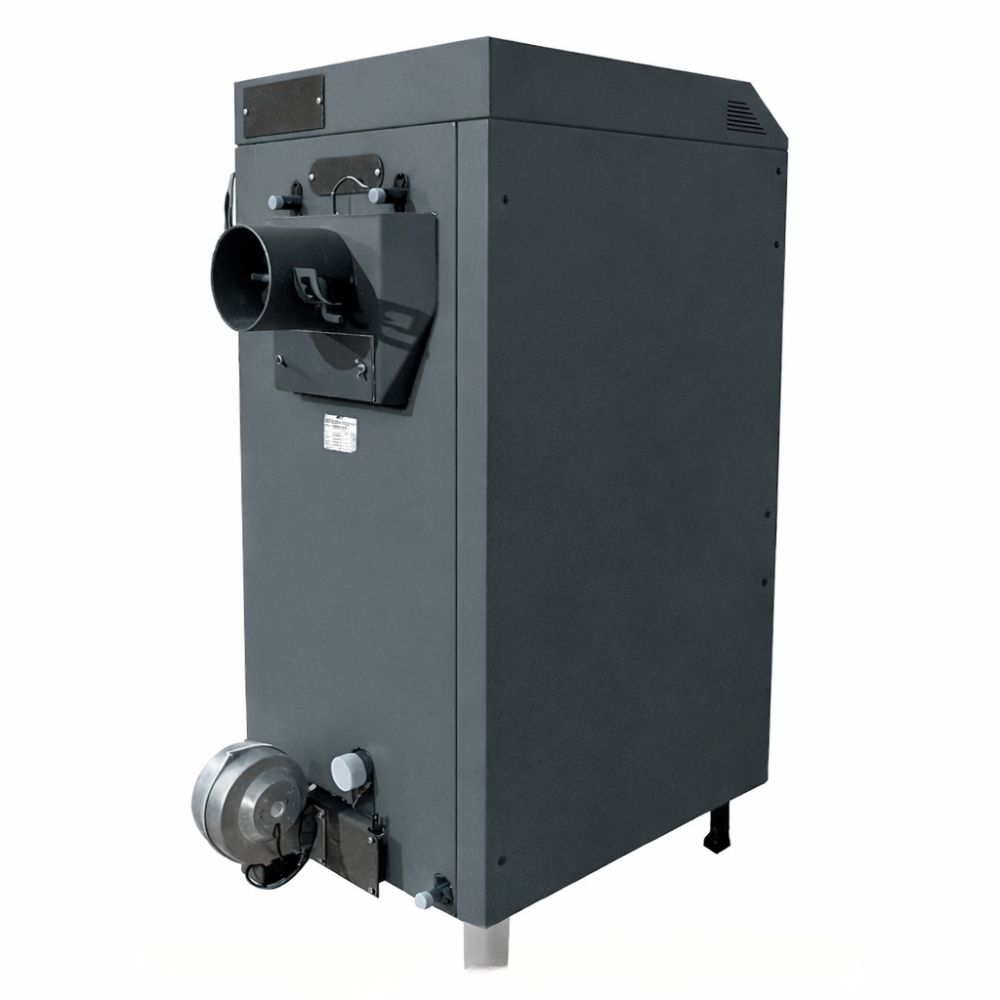

4 - Spiediena ventilators (katliem ar ventilatoru)
5 - ST-81 zPID vadība (katliem ar ventilatoru)
6 - Skurstenis

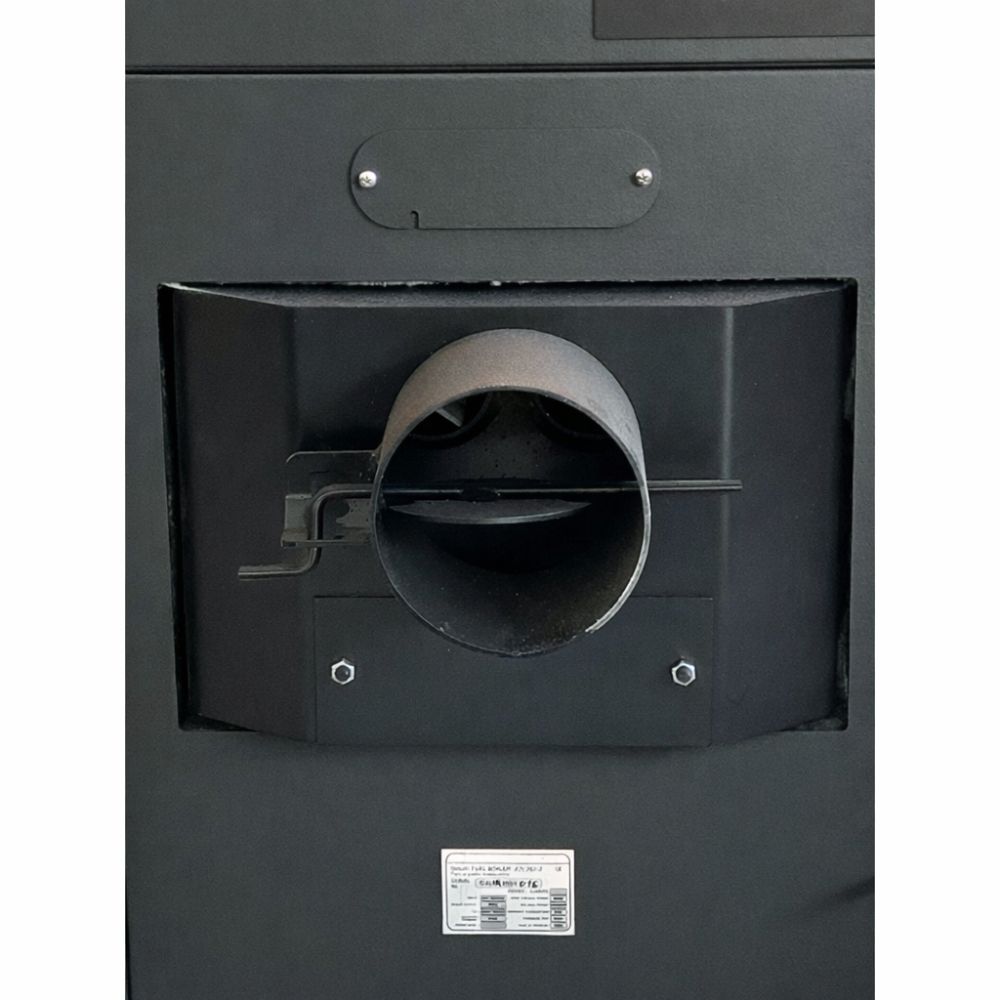

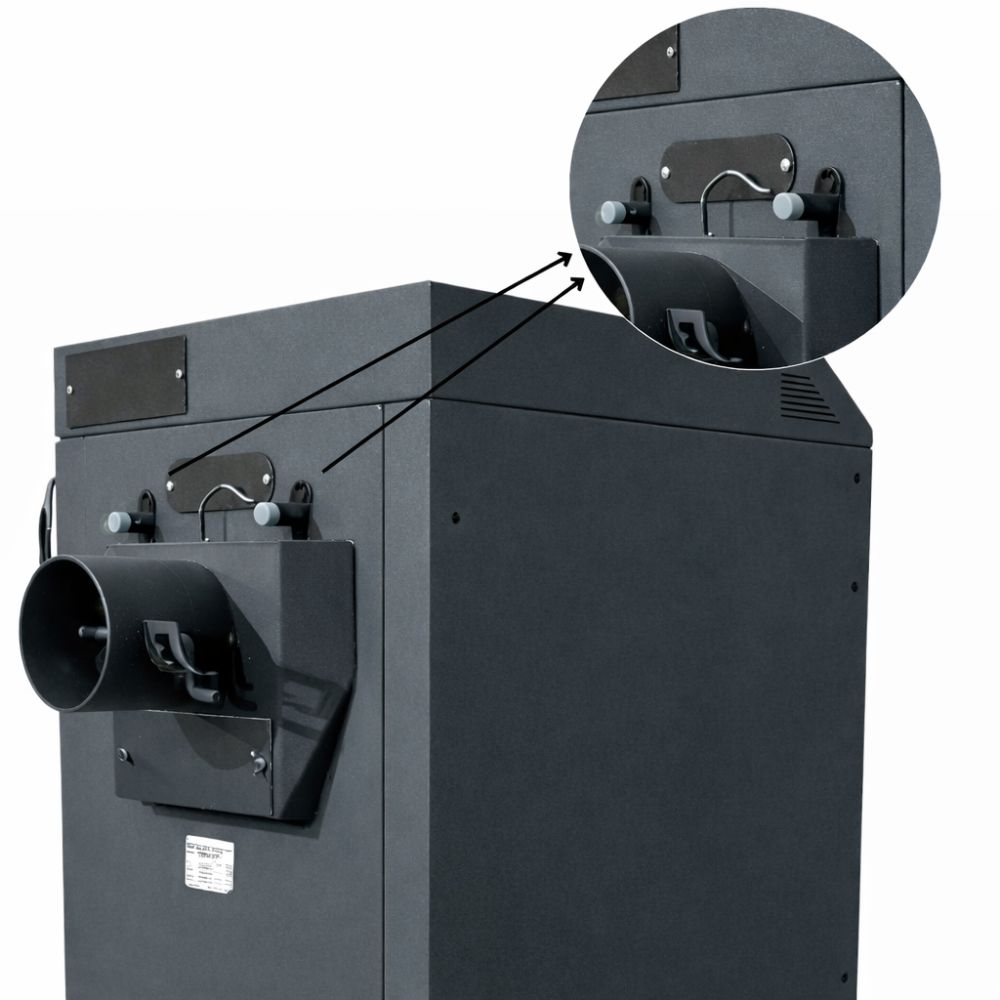

7 - Vārsts vilkmes regulēšanai skurstenī
8 - Pārbaudes atvere skursteņa tīrīšanai
9 - Sensora termometrs (katliem bez ventilatora)
10 - Avārijas spole
11 - Vārsts sekundārajam gaisam
12 - Gaisa padeves vārsts (katliem bez ventilatora)
13 - Mehāniskais temperatūras regulators (katliem bez ventilatora)
14 - Kabeļa ligzdas vāks
15 - Sensoru pārbaudes vāks
16 - G 1½" Ūdens ieplūdes armatūra
17 - G 1½" Ūdens izplūdes armatūra
18 - G ½" Savienojums katla uzpildīšanai un iztukšošanai
19 - Degļa montāžas atveres vāks
20 - Pelnu drošības lūka
21 - Durvis skursteņa nostiprināšanai
22 - Augšējās drošības durvis
23 - Pelnu trauks
24 - Gaisa sadalītājs
25 - Drošinātājs
26 - Katla drošības termostats – STB

Shēmu piemēri katla pieslēgšanai dažāda veida apkures iekārtām
